Android 使用Camera2+MediaCodec实现录像并保存为mp4
MediaCodec、MediaMuxer的讲解文章： Android 使用 MediaCodec 解码 mp4
Camera2的讲解文章： Android 使用 Camera2 拍照
示例代码链接： Camera2RecordVideoFragment
本文讲解了在 Android 中如何使用 camera2 录像，并使用MediaCodec编码保存到mp4文件。
在Android中，要实现使用系统相机拍照，并保存为mp4文件，则需要实现以下操作：
- 使用摄像头录像。
- 获取到视频数据，进行编码。
- 编码后的视频数据保存到mp4文件。

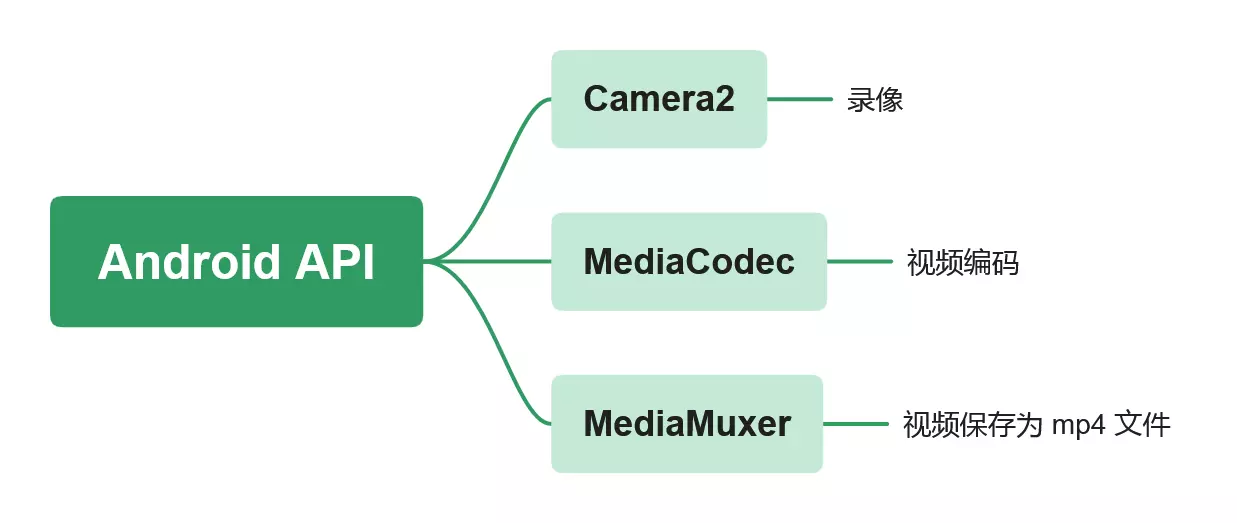

以上三个步骤，需要用到Android中三个不同的接口：
- 可以使用Camera2 API实现摄像头录像。
- 可以使用MediaCodec编码视频数据。
- 可以使用MediaMuxer+File+OutputStream实现将编码后的视频数据保存到mp4文件。
关于Camera2、MediaCodec、MediaMuxer等如何使用，此处就不介绍了，以前的文章都有介绍过。不了解的朋友可以看以前的文章。此处只讲解下部分必要的知识点。
整体流程
Android使用Camera2+MediaCodec实现录像并保存为mp4功能的整体流程如下：
- 初始化预览Surface。
- 找到相机设备。
- 确定合适的视频尺寸。
- 创建编码视频时需要使用到的视频源Surface。
- 打开相机。
- 使用预览和编码视频的surfaces创建CaptureSession。
- 创建预览请求，并重复发送。
- 开始录像。重复发送录像请求。
- 使用MediaCodec处理视频图像。
- 使用MediaMuxer将视频图像写入到mp4文件。
相机效果想要呈现在页面上，通常要有个Surface用于承载预览画面，所以我们通常都是在Surface.Holder的surfaceCreated回调到来时，才进行相机的初始化操作。
而在相机的初始化过程中，我们需要进行视频的尺寸选择，视频受支持的尺寸列表可以使用CameraCharacteristicss.get(CameraCharacteristicsSCALER_STREAM_CONFIGURATION_MAP).getOutputSizes(targetClass)拿到，我们编译根据列表进行筛选，拿到我们想要的相机尺寸：
val SIZE_1080P = Size(1920, 1080)
// 3. 获取相机的属性集
val characteristics = cameraManager!!.getCameraCharacteristics(cameraId)
// 选择合适的尺寸，并配置 surface
videoSize = getPreviewOutputSize(
// 获取屏幕尺寸
surfaceView.display,
characteristics!!,
// 使用SurfaceHolder的类型获取尺寸列表
SurfaceHolder::class.java
)
fun <T>getPreviewOutputSize(
display: Display,
characteristics: CameraCharacteristics,
targetClass: Class<T>,
format: Int? = null
): Size {
// 取屏幕尺寸和 1080p 之间的较小值
val maxSize = SIZE_1080P
// 如果提供了 format，则根据 format 决定尺寸；否则使用目标 class 决定尺寸
val config = characteristics.get(
CameraCharacteristics.SCALER_STREAM_CONFIGURATION_MAP
) ?: return maxSize.size
// 查询可用的尺寸列表
val allSizes = if (format == null) {
config.getOutputSizes(targetClass)
} else {
config.getOutputSizes(format)
}
// 筛选条件自己定
return allSizes.first()
}
注意上面的尺寸写法通常是 1920 * 1080，而不是 1080 * 1920。如果尺寸设置错误，录制出来的视频是无法识别的。当我们遇到视频无效的问题时，可以考虑是否是视频设置的有问题。
拿到了合适的尺寸后，我们就可以创建MediaCodec，以及创建用于编码视频的Surface。需要单独的Surface来编码视频是因为，视频预览和视频编码不是一个surface和线程。
我们可以使用下面的代码创建MediaCodec和对应的Surface。
val codec = MediaCodec.createEncoderByType(mimeType)
// 根据上面确定的视频尺寸，创建 MediaFormat，mimeType是 video/mp4。
val format = MediaFormat.createVideoFormat(mimeType, videoSize.width, videoSize.height)
// 设置视频的颜色格式
format.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatSurface)
// 设置比特率和帧率，帧率可以设置为30
format.setInteger(MediaFormat.KEY_BIT_RATE, BIT_RATE)
format.setInteger(MediaFormat.KEY_FRAME_RATE, FPS)
// 每秒一个关键帧
format.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 1)
codec?.configure(format, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE)
// 创建编码用的surface，视频预览和视频编码不是一个surface线程。
val codecSurface = codec?.createInputSurface()
// 启动MediaCodec
codec?.start()
对于比特率，youtube推荐的数值为：
- 如果视频的分辨率是 720p 时，比特率最好设置为 5 Mbps (bit/sec)。
- 如果视频的分辨率是 1080p 时，比特率最好设置为 8 Mbps (bit/sec)。
- 如果视频的分辨率是 1080p，帧率是 60 帧(fps)，比特率最好提高为 12 Mbps。

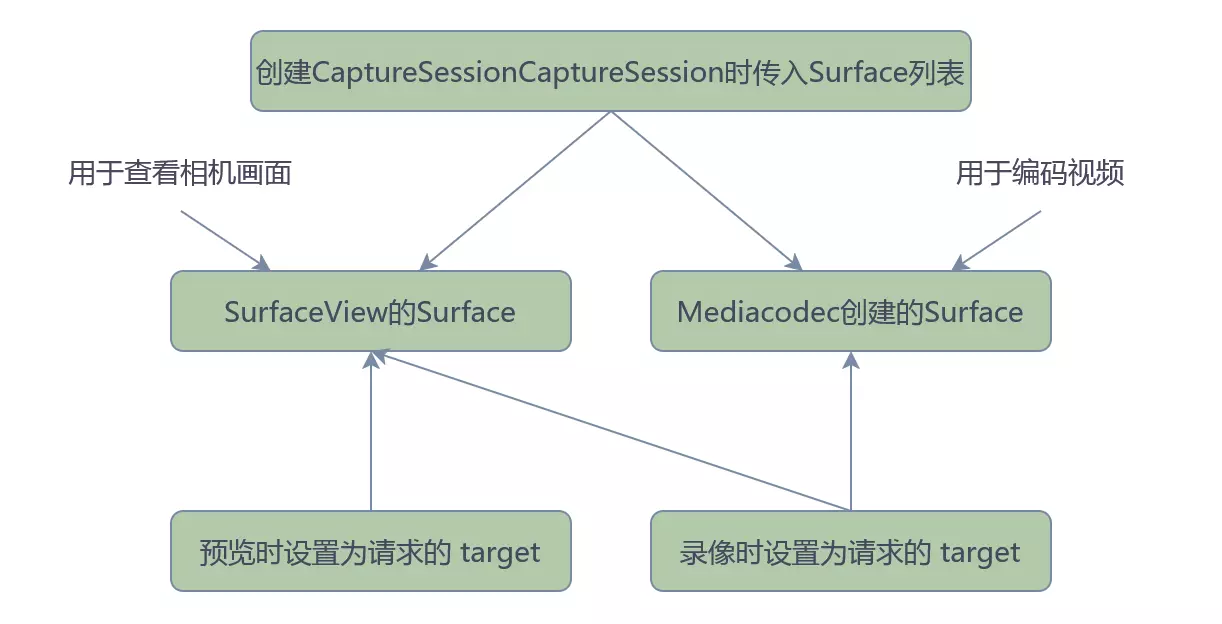

在创建MediaCodec和Surface后，我们就可以打开相机设备，并使用下面的代码创建CaptureSession(此时传入预览用的surface和编码用的surface)，并发送预览请求(此时将预览用的surface设置为target)。
// 用于预览和录像的 target surfaces
val targets = listOf(previewSurface, codecSurface)
// 创建会话
session = createCaptureSession(camera!!, targets, cameraHandler) ?: return
// 创建预览请求
val previewRequest = camera!!.createCaptureRequest(
CameraDevice.TEMPLATE_PREVIEW
).apply {
// 预览画面输出到 SurfaceView
addTarget(previewSurface)
}.build()
// 提交预览请求，重复发送请求，直到调用了 session.stopRepeating() 方法
session!!.setRepeatingRequest(previewRequest, null, cameraHandler)
// 创建会话的方法封装，实现回调转协程。
suspend fun createCaptureSession(
device: CameraDevice,
targets: List<Surface>,
handler: Handler? = null,
onClose: (() -> Unit)? = null,
): CameraCaptureSession? = suspendCoroutine { cont ->
device.createCaptureSession(
targets,
object : CameraCaptureSession.StateCallback() {
override fun onConfigured(session: CameraCaptureSession) = cont.resume(session)
override fun onConfigureFailed(session: CameraCaptureSession) = cont.resume(null)
override fun onClosed(session: CameraCaptureSession) {
super.onClosed(session)
onClose?.invoke()
}
},
handler
)
}
此时，我们便可以看到预览画面了。如果用户按下录像按钮，开始录像；用户抬起手指，结束录像。
// 监听拍照按钮的点击
binding.captureButton.setOnTouchListener { view, event ->
dealRecordVideo(view, event)
true // 拦截操作
}
// 处理录像操作
private fun dealRecordVideo(view: View?, event: MotionEvent?) {
view ?: return
event ?: return
when (event.action) {
MotionEvent.ACTION_DOWN -> {
if (!recordingStarted) {
// 按下开始录像
startRecord()
}
}
MotionEvent.ACTION_UP -> {
// 抬起结束录像
stopRecord()
}
}
}
录像操作
要实现录像，我们需要创建一个录像的Request，并将预览用的surface和编码用的surface设置为Request的target。这样，系统就会将画面数据塞给这两个surface，我们就可以实现在预览的同时编码mp4数据。
当然，相机录像是个跨进程操作，需要一个异步线程专门处理，在代码中，我们是使用cameraThread+cameraHandler承载。同时，录像的编码操作也是个异步操作，需要放到一个异步线程中处理。在代码中，我们是启动了一个异步协程处理(Dispatchers.IO)。
在设置了录像的请求后，我们可以在CameraCaptureSession.CaptureCallback的onCaptureCompleted回调中从MediaCodec里获取到已编码的数据。
private val cameraThread = HandlerThread("CameraThread").apply { start() }
private val cameraHandler = Handler(cameraThread.looper)
private fun startRecord() {
// 预览和编码不在一个线程和 surface 上。
val previewSurface = binding.surfaceView.holder.surface ?: return
// 异步处理录像操作
lifecycleScope.launch(Dispatchers.IO) {
// 记录开始录像的时间。
recordingStartMillis = System.currentTimeMillis()
recordingStarted = true
// 创建录像的CaptureRequest
val recordRequest = mCamera.createCaptureRequest(CameraDevice.TEMPLATE_RECORD).apply {
// 设置预览和编码的surface
addTarget(previewSurface)
addTarget(codecSurface)
}.build()
// 创建录像请求，并获取数据。
session?.setRepeatingRequest(
recordRequest,
object : CameraCaptureSession.CaptureCallback() {
override fun onCaptureCompleted(session: CameraCaptureSession, request: CaptureRequest, result: TotalCaptureResult) {
// 捕获一帧数据成功时的回调。
if (isCurrentlyRecording()) {
encodeData()
}
}
override fun onCaptureFailed(
session: CameraCaptureSession,
request: CaptureRequest,
failure: CaptureFailure
) = Unit
},
cameraHandler
)
}
}
在encodeData中，我们主要从MediaCodec中获取编码后的数据，并进行保存操作：
// 视频路径
private val outputFile: File by lazy {
// 目标文件
File("${context.externalCacheDir}/视频录制/camera2+MediaCodec录制.mp4")
}
private val mMuxer = MediaMuxer(outputFile.path, MediaMuxer.OutputFormat.MUXER_OUTPUT_MPEG_4) // 保存为 mp4
private fun encodeData(): Boolean {
val mEncoder = codec ?: return false
var encodedFrame = false // 是否成功编码的标识。
var mVideoTrack: Int = -1 // 视频的轨道
var mEncodedFormat: MediaFormat? = null
while (true) {
// 这里catch下，startRecord 和 stopRecord 位于不同的线程。处理录像操作可能已停止，但仍在获取OutputBuffer的情况。
val encoderStatus = try {
mEncoder.dequeueOutputBuffer(mBufferInfo, -1)
} catch (e: Exception) {
MediaCodec.INFO_TRY_AGAIN_LATER
}
if (encoderStatus == MediaCodec.INFO_TRY_AGAIN_LATER) {
// 录像结束
break;
}
if ((mBufferInfo.flags and MediaCodec.BUFFER_FLAG_CODEC_CONFIG) != 0) {
// 忽略 BUFFER_FLAG_CODEC_CONFIG
continue
}
if (mBufferInfo.size == 0) {
continue
}
if (encoderStatus == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) {
// 在收到buffer数据前回调，这个状态通常只回调一次。MediaFormat包含MediaMuxer需要的csd-0和csd-1数据。
mEncodedFormat = mEncoder.outputFormat
continue
}
if (encoderStatus < 0 || mEncodedFormat == null) {
// 状态有问题，跳过编码。
continue
}
val encodedData = mEncoder.getOutputBuffer(encoderStatus)
if (encodedData == null) {
continue
}
// 限制 ByteBuffer 的数据量，以使其匹配上 BufferInfo
encodedData.position(mBufferInfo.offset)
encodedData.limit(mBufferInfo.offset + mBufferInfo.size)
// mp4文件中没有视频轨道，进行创建。
if (mVideoTrack == -1) {
mVideoTrack = mMuxer.addTrack(mEncodedFormat)
mMuxer.setOrientationHint(characteristics?.get(CameraCharacteristics.SENSOR_ORIENTATION) ?: 0)
mMuxer.start()
}
// 编码后的数据写入 mp4 文件.
mMuxer.writeSampleData(mVideoTrack, encodedData, mBufferInfo)
encodedFrame = true
mEncoder.releaseOutputBuffer(encoderStatus, false)
if ((mBufferInfo.flags and MediaCodec.BUFFER_FLAG_END_OF_STREAM) != 0) {
// 编码结束。
break
}
}
return encodedFrame
}
至此，数据已经能保存到 mp4 文件中了。接下来讲讲结束录像时的操作。
结束录像
结束录像的时机是用户抬起手指时。因为录像和结束录像是在两个线程操作，所以我们上面的代码有进行相应的处理。
要结束录像，我们需要通知 CaptrueSession、MediacCodec、MediaMuxer 结束数据的生成和写入。并通知系统扫描新生成的文件。
private fun stopRecord() {
// 录像和结束录像是两个线程
lifecycleScope.launch(Dispatchers.Main) {
session?.apply {
// 通知CaptrueSession结束录制
stopRepeating()
close()
}
// 计算录像的时长，通常至少需要1秒。
val elapsedTimeMillis = System.currentTimeMillis() - recordingStartMillis
if (elapsedTimeMillis < MIN_TIME_MILLIS) {
// MIN_TIME_MILLIS 是1秒。
delay(MIN_TIME_MILLIS - elapsedTimeMillis)
}
// 延时 100 毫秒结束 MediacCodec，因为 CaptrueSession 的关闭可能需要时间。
delay(100L)
codec?.apply {
stop()
release()
}
mMuxer.stop()
mMuxer.release()
// 录像结束后，通知系统扫描文件
notifyEndRecord()
}
}
通知系统扫描新生成的文件，并使用系统页面打开视频的代码如下：
private fun notifyEndRecord() {
MediaScannerConnection.scanFile(requireView().context, arrayOf(outputFile.absolutePath), null, null)
// 打开系统预览页
if (outputFile.exists()) {
val authority = "${BuildConfig.APPLICATION_ID}.provider"
val uri = FileProvider.getUriForFile(requireView().context, authority, outputFile)
// 使用系统页面打开新生成的 Mp4 文件。
startActivity(Intent().apply {
action = Intent.ACTION_VIEW
setDataAndType(
uri,
MimeTypeMap.getSingleton().getMimeTypeFromExtension(outputFile.extension)
)
flags = Intent.FLAG_GRANT_READ_URI_PERMISSION or Intent.FLAG_ACTIVITY_CLEAR_TOP
})
}
recordingStarted = false
}
总结
至此，使用Camera2+MediaCodec实现录像并保存为mp4的实现过程就讲解完了。可以看出，和使用Camera2照相的过程大同小异，其主要区别有：
- CaptureRequest 的类型不同。
- target Surface 的列表和来源不同。
- 使用了 MediaCodec 进行视频编码。
- 使用了 MediaMuxer 写入数据到mp4文件中。
当然，使用相机拍出的录像是不带声音的，并且 mp4 文件中只有视轨，没有音轨。如果要编码声音，我们需要使用 AudioRecord，获取 pcm 数据进行编码。这部分知识我们放在后续的文章中讲解。
