Android自定义SeekBar并使用Glide处理图片

发表于： 2024-01-20 分类于： Android

字数： 3435 阅读：≈ 7分钟浏览：

本文讲解了在 Android 中如何使用 Glide 处理图片，并将结果作为 SeekBar 的样式。

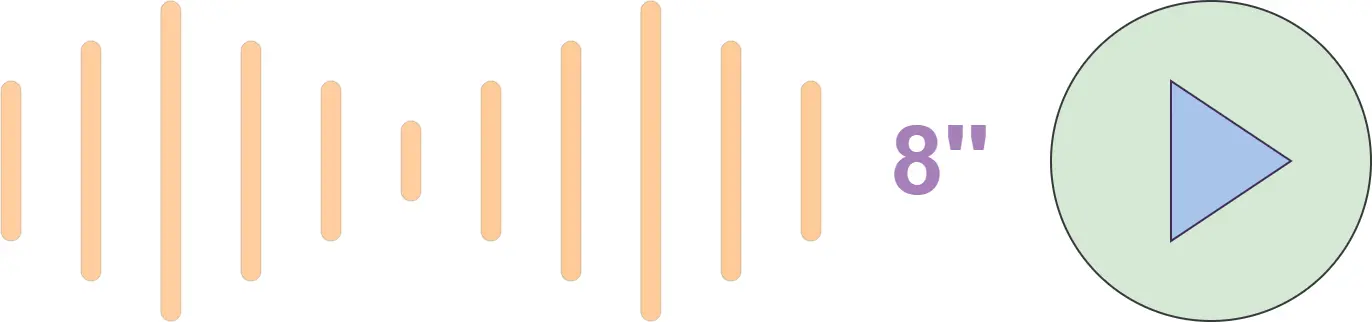

在最近的一个处理音频播放的需求中，视觉同事要求实现如下一个效果：

左边一个进度条，中间一个时间长度，右边一个播放按钮。当点击播放按钮时，会播放音频，并不停刷新播放进度

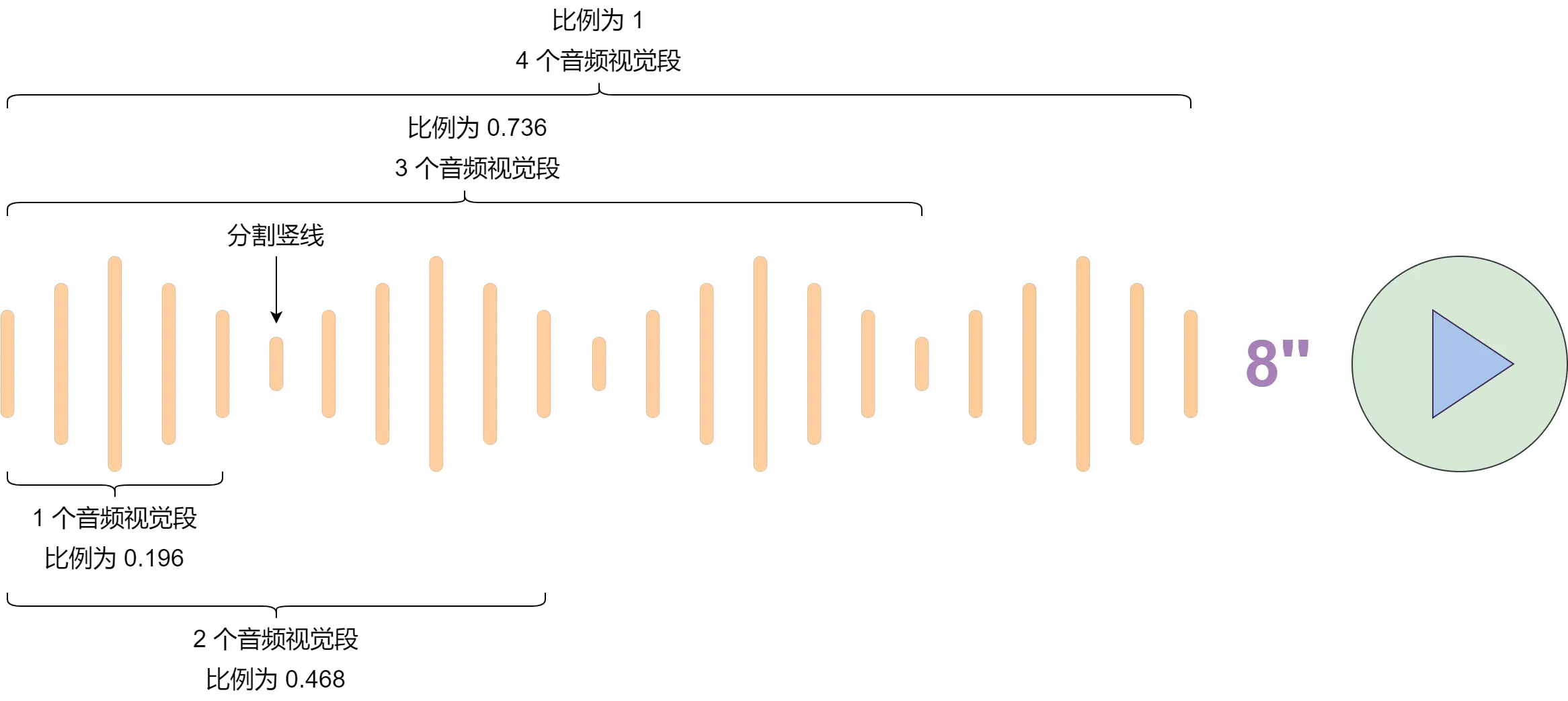

如果将最长的竖线+左右4个对称竖向称为 1 个音视频视觉段，两个音频段之间以 1 个竖线分割，则音视频视觉段数量不确定，可能有 1、2、3、4 个
鉴于音视频视觉段的数量不固定，但是视觉不想重复切图，只想给一个最长的切图。所以剩下较短的段数开发自己计算比例，裁剪图片得到。

根据视觉提供的布局说明，则可以得到 1、2、3、4 个音视频视觉段的比例为：0.196f、0.468f、0.736f、1.0f。

本文不讲播放逻辑，只讲视觉实现逻辑。

上述音频进度条功能可以使用 SeekBar 实现，但是不能简单的组合 LayerDrawable 和 ClipDrawable 作为 SeekBar 的 progressDrawable，这种方案在裁剪特定音频段数时，会出现展示不全的问题。鉴于项目中使用 Glide 加载图片，所以在经过尝试后，决定使用 Glide 加载图片，经过变换处理后，再作为 progressDrawable 传递给 SeekBar。

要实现以上功能，我们需要实现以下几个功能点：

使用 Glide 为图片添加内边距(该功能与音频视觉无关，是另一个功能点的内容，此处一起讲了)。
使用 Glide 按照某个比例裁剪图片。
将我们自定义的图片 Drawable 包装后作为 progressDrawable 传递给 SeekBar。

使用 Glide 为图片添加内边框

Android 系统并未提供为图片或者 View 添加内边框(也叫描边)的方法。系统提供的添加边框的 xml 语法，是添加的外边框。如果想要为为图片或者 View 添加内边框，我们需要自定义实现。要使用 Glide 为图片添加内边框，我们可以使用 Glide 提供的图片变换(Transformation)功能。假设我们自定义的 Transformation 的名称为 InnerStrokeTransformation，其接受三个参数：边框宽度，边框颜色，边框圆角半径。则其使用方式如下：

var options = RequestOptions()
// 添加 Transformation
val transformation = mutableListOf<Transformation<Bitmap>>()
// 其他 Transformation 省略
transformation.add(
    InnerStrokeTransformation(
        R.dimen.dp_0_5.dimenRes.toFloat(), // 边框宽度为 0.5dp
        R.color.color_DFE2EA.colorRes, // 边框颜色为 #DFE2EA
        R.dimen.dp_6.dimenRes.toFloat() // 边框圆角半径为：6dp
    )
)
// 应用 Transformation
if (transformation.isNotEmpty()) {
    options = options.transform(MultiTransformation(transformation))
}
// 加载图片
Glide.with(imageView)
    .load(url)
    .apply(options) // 应用 RequestOptions
    .into(imageView)

InnerStrokeTransformation 的具体实现步骤如下：

1 - 创建 InnerStrokeTransformation 类，继承自 BitmapTransformation。并新增 3 个变量：width: Float, color: Int, radius: Float。分别代表描边宽度，描边颜色，描边的圆角半径

2 - 实现 updateDiskCacheKey 方法、equals 方法和 hashCode 方法，方便 Glide 管理缓存。其实现可以参考 Glide 内置的 Transformation。

3 - 实现 transform 方法，添加描边。

接下来我们一个个讲。

实现 updateDiskCacheKey、equals 和 hashCode 方法

这一步非常简单，模仿 Glide 内的实现即可，没啥好讲的。ID 弄个可以唯一标识本类的字符串即可。

import com.bumptech.glide.load.resource.bitmap.BitmapTransformation
import java.security.MessageDigest

class InnerStrokeTransformation(
    var width: Float, // 描边宽度
    var color: Int, // 描边颜色
    var radius: Float // 描边的圆角半径
) : BitmapTransformation() {

    override fun updateDiskCacheKey(messageDigest: MessageDigest) {
        messageDigest.update(ID.toByteArray(CHARSET))
    }

    override fun equals(other: Any?): Boolean {
        return other is InnerStrokeTransformation
    }

    override fun hashCode(): Int {
        return ID.hashCode()
    }

    companion object {
        private const val TAG = "InnerStrokeTransformation"
        private const val VERSION = 1
        private const val ID = "com.test.android.glide.transformation.$TAG.$VERSION"
    }
}

添加描边

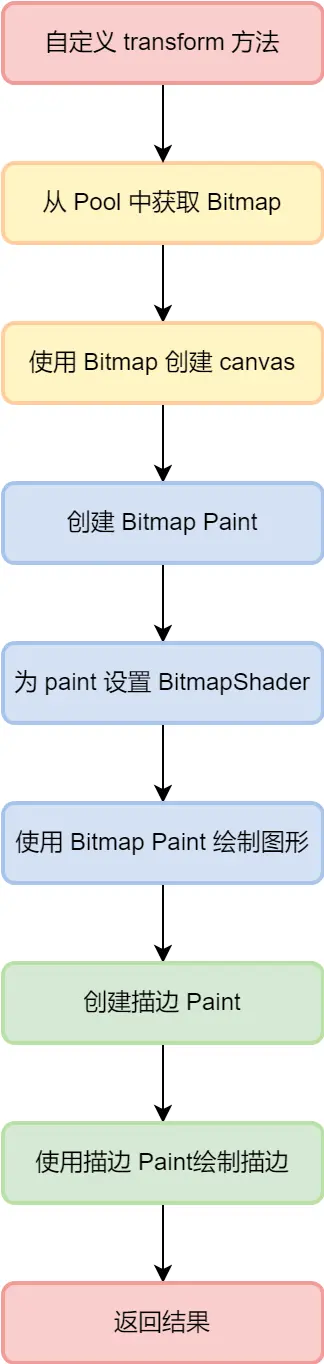

添加描边的步骤如下图所示：

可以看出，添加描边主要是两个步骤：绘制原图像、绘制描边。

要绘制特定形状的原图像(比如带圆角的图像)，我们可以为 paint 添加 BitmapShader。Paint 着色器的讲解，可以参考这片文章： HenCoder Android 开发进阶: 自定义 View 1-2 Paint 详解

val paint = Paint().apply {
    this.isAntiAlias = true
    this.setShader(
        BitmapShader(bmp, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP).apply {
            setLocalMatrix(
                Matrix().apply {
                    setScale(outWidth * 1f / bmpWidth, outHeight * 1f / bmpHeight)
                }
            )
        }
    )
}

为 paint 添加了 BitmapShader 后，我们可以使用Canvas.drawRoundRect(float left, float top, float right, float bottom, float rx, float ry,@NonNull Paint paint)绘制原图像。

drawRoundRect(0f, 0f, outWidth.toFloat(), outHeight.toFloat(), mRadius, mRadius, paint)

绘制描边和绘制原图像调用的方法一样，只是 paint 不一致，并且绘制的位置不一样。假设原图像的绘制区域为 (0, 0) 到 (width, height)，考虑到描边宽度，则描边的绘制范围为 (strokeWidth, strokeWidth) 到 (width - strokeWidth, height - strokeWidth)。即从 0 开始绘制，描边就是外描边；从 strokeWidth 开始绘制，描边就是内描边了。

结合上面的讲解，最终的源代码如下：

import android.graphics.Bitmap
import android.graphics.BitmapShader
import android.graphics.Matrix
import android.graphics.Paint
import android.graphics.Shader
import androidx.core.graphics.applyCanvas
import com.bumptech.glide.load.engine.bitmap_recycle.BitmapPool
import com.bumptech.glide.load.resource.bitmap.BitmapTransformation
import java.security.MessageDigest

/**
 * 为图片添加内描边
 * */
class InnerStrokeTransformation(
    var width: Float, // 描边宽度
    var color: Int, // 描边颜色
    var radius: Float // 描边的圆角半径
) : BitmapTransformation() {

    companion object {
        private const val TAG = "InnerStrokeTransformation"
        private const val VERSION = 1
        private const val ID = "com.test.android.glide.transformation.$TAG.$VERSION"
    }

    override fun updateDiskCacheKey(messageDigest: MessageDigest) {
        messageDigest.update(ID.toByteArray(CHARSET))
    }

    override fun equals(other: Any?): Boolean {
        return other is InnerStrokeTransformation
    }

    override fun hashCode(): Int {
        return ID.hashCode()
    }

    override fun transform(
        pool: BitmapPool,
        toTransform: Bitmap,
        outWidth: Int,
        outHeight: Int
    ): Bitmap {
        val mWidth = this.width
        // 浮点型的误差值设为 0.05，小于 0.05 则视作 0
        if (mWidth < 0.05f || color == 0) {
            // 未设置，不做转换
            return toTransform
        }

        val sWidth = toTransform.width
        val sHeight = toTransform.height
        val mRadius = radius

        return pool.get(sWidth, sHeight, Bitmap.Config.ARGB_8888).apply {
            setHasAlpha(true)

            applyCanvas {
                // 绘制 bmp
                val paint = generatePaint(toTransform, sWidth, sHeight, outWidth, outHeight)
                drawRoundRect(
                    0f,
                    0f,
                    outWidth.toFloat(),
                    outHeight.toFloat(),
                    mRadius,
                    mRadius,
                    paint
                )

                // 绘制内描边
                val borderPaint = obtainBorderPaint(mWidth)
                drawRoundRect(
                    mWidth,
                    mWidth,
                    outWidth - mWidth,
                    outHeight - mWidth,
                    mRadius,
                    mRadius,
                    borderPaint
                )

                this.setBitmap(null)
            }
        }
    }

    private fun obtainBorderPaint(mStrokeWidth: Float) = Paint().apply {
        this.style = Paint.Style.STROKE
        this.strokeWidth = mStrokeWidth
        this.color = this@InnerStrokeTransformation.color
        this.isAntiAlias = true
    }

    private fun generatePaint(
        bmp: Bitmap,
        bmpWidth: Int,
        bmpHeight: Int,
        outWidth: Int,
        outHeight: Int
    ) = Paint().apply {
        this.isAntiAlias = true
        this.setShader(
            BitmapShader(bmp, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP).apply {
                setLocalMatrix(
                    Matrix().apply {
                        setScale(outWidth * 1f / bmpWidth, outHeight * 1f / bmpHeight)
                    }
                )
            }
        )
    }
}

使用 Glide 按比例裁剪图片

要使用 Glide 按比例裁剪图片，我们仍然需要使用 Glide 提供的图片变换(Transformation)功能。其实现步骤与上文的 InnerStrokeTransformation 类似，代码的主要不同在于 transform 方法。其代码如下：

import android.graphics.Bitmap
import android.graphics.Canvas
import android.graphics.Paint
import android.graphics.Rect
import androidx.core.graphics.applyCanvas
import com.bumptech.glide.load.engine.bitmap_recycle.BitmapPool
import com.bumptech.glide.load.resource.bitmap.BitmapTransformation
import java.security.MessageDigest
import kotlin.math.min
import kotlin.math.roundToInt

class CutTransformation(
    private val ratio: Float = -1f, // 裁剪比例
) : BitmapTransformation() {
    override fun transform(
        pool: BitmapPool,
        toTransform: Bitmap,
        outWidth: Int,
        outHeight: Int
    ): Bitmap {
        // 使用比例裁剪
        return cutWithRatio(pool, toTransform, outWidth, outHeight)
    }

    private fun cutWithRatio(pool: BitmapPool, toTransform: Bitmap, outWidth: Int, outHeight: Int): Bitmap {
        if (ratio < 0.05f) {
            // 浮点型不准确，使用 0.05f 表示 0f，比例为负，表示不用比例裁剪
            return toTransform
        }

        val srcWidth = toTransform.width
        val srcHeight = toTransform.height

        // 水平裁剪，按比例计算新的宽度，高度不变
        val targetWidth = min((srcWidth * ratio).roundToInt(), srcWidth)
        val targetHeight = srcHeight
        // 获取 bitmap
        return pool.get(targetWidth, targetHeight, Bitmap.Config.ARGB_8888).applyCanvas {

            val paint = Paint(PAINT_FLAGS)
            // 将 toTransform 的内容从左上角开始绘制到新 Bitmap 上，新 Bitmap 的尺寸为 (targetWidth, targetHeight)
            drawBitmap(toTransform, 0f, 0f, paint)

            setBitmap(null)
        }
    }

    override fun updateDiskCacheKey(messageDigest: MessageDigest) {
        messageDigest.update(ID.toByteArray(CHARSET))
    }

    override fun equals(other: Any?): Boolean {
        return other is CutTransformation
    }

    override fun hashCode(): Int {
        return ID.hashCode()
    }

    companion object {
        private const val TAG = "CutTransformation"
        private const val VERSION = 1
        private const val ID = "com.test.android.glide.transformation.$TAG.$VERSION"
        private const val PAINT_FLAGS = Paint.DITHER_FLAG or Paint.FILTER_BITMAP_FLAG
    }
}

为 SeekBar 设置 progressDrawable

要得到裁剪的图片，我们可以使用 Glide 加载，加载的代码如下：

// 加载图片并裁剪，将 Glide 的异步加载转为协程
private suspend fun loadDrawable(
    activity: Activity,
    resId: Int,
    // 音频视觉段的裁剪比例：0.196f、0.468f、0.736f、1.0f
    ratioLevel: Float,
) = withContext(Dispatchers.IO) {
    suspendCoroutine<Drawable?> { continuation ->
        try {
            Glide.with(activity)
                .asDrawable()
                .load(resId)
                .apply(
                    RequestOptions().run {
                        this.transform(CutTransformation(ratio = ratioLevel))
                    }
                )
                .into(object : CustomTarget<Drawable>() {
                    override fun onResourceReady(resource: Drawable, transition: Transition<in Drawable>?) {
                        continuation.resume(resource)
                    }

                    override fun onLoadFailed(errorDrawable: Drawable?) {
                        continuation.resume(null)
                    }

                    override fun onLoadCleared(placeholder: Drawable?) {
                        continuation.resume(null)
                    }
                })
        } catch (e: Exception) {
            CLog.e(TAG, e)
            continuation.resume(null)
        }
    }
}

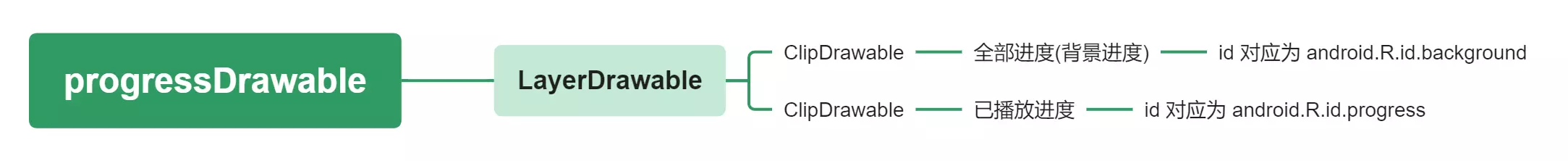

要为 SeekBar 设置 progressDrawable。我们需要得到一个 LayerDrawable，这个 LayerDrawable 包含两个图层的 ClipDrawable，分为代表 SeekBar 的全部进度(backgroundDrawable)和已播放进度(mProgressDrawable)。并将全部进度的 id 设置为 android.R.id.background，将已播放进度的 id 设置为 android.R.id.progress。

至于为什么 LayerDrawable 包含的必须是 ClipDrawable。这是因为 SeekBar 在改变进度时，会为其对应的 mProgressDrawable 设置 level。这个 level 是在 Drawable 中定义的。虽然 Drawable 的子类都可以使用，但是在官方提供的实现中，只有 ClipDrawable 会根据 level 取计算一个比例，并按照该比例裁剪 Drawable。比例的计算方式为：(level / 10000)，即 ClipDrawable 的最大 level 为 10000(一万)。只有按比例裁剪 Drawable，SeekBar 才能呈现出进度不断变化的样式。

val height = R.dimen.dp_18.dimenRes
activity.lifecycleScope.launch(Dispatchers.Main) {
    val backgroundDeferred = async { loadDrawable(activity, backgroundRes, ratioLevel) }
    val progressDeferred = async { loadDrawable(activity, progressRes, ratioLevel) }
    // 异步加载两个 Drawable
    val backgroundDrawable = backgroundDeferred.await() ?: return@launch
    val mProgressDrawable = progressDeferred.await() ?: return@launch

    val drawableList = arrayOf(
        ClipDrawable(backgroundDrawable, Gravity.START, ClipDrawable.HORIZONTAL).apply {
            // 背景进度条不用裁剪
            level = 10000
        },
        ClipDrawable(mProgressDrawable, Gravity.START, ClipDrawable.HORIZONTAL)
    )

    LayerDrawable(drawableList).apply {
        setId(0, android.R.id.background)
        setId(1, android.R.id.progress)
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
            setLayerHeight(0, height)
            setLayerHeight(1, height)
        }
        // 将最终得到的 LayerDrawable 赋值给 LiveData
        progressDrawable.value = this
    }
}

得到结果后，我们就可以为 SeekBar 设置 progressDrawable 了。下面的代码使用到了 DataBinding。我们将 ViewModel 中定义的 progressDrawable LiveData 传递给 xml。如果为 Binding 设置了 LifecyclerOwner，则当 LiveData 的值改变时，Binding 会自动刷新。下面的代码中 progressWidth、progressDrawable、position 都是 LiveData，一个代表 SeekBar 的宽度，一个代表 SeekBar 的 progressDrawable，一个代表 SeekBar 的当前进度。播放时，我们只要间隔一定时间(比如 20 ms)改变 position，SeekBar 的进度就会不断刷新。

<SeekBar
    android:id="@+id/seek_bar"
    android:layout_width="@{vm.progressWidth, default=wrap_content}"
    android:layout_height="@dimen/dp_18"
    android:minWidth="@{vm.progressWidth}"
    android:paddingStart="@dimen/dp_1"
    android:paddingEnd="@dimen/dp_1"
    android:layout_marginStart="@dimen/dp_8"
    android:progressDrawable="@{vm.progressDrawable}"
    android:thumbTint="@{vm.position == 0 ? @color/transparent : @color/color_0F2128}"
    android:thumb="@drawable/voice_seekbar_thumb"
    android:splitTrack="false"
    android:background="@null"
    android:max="100000"
    android:progress="@{vm.position}"
    tools:visibility="visible"
    />

android:progressDrawable 用于设置进度条样式
android:thumb 用于设置进度指针样式
android:thumbTint 用于设置进度指针的颜色
android:splitTrack=“false” 用于处理自定义进度样式时可能出现的背景进度显示不全(被裁剪)的问题
android:background="@null" 当自定义进度样式时，background 需要被清空

图片复用导致加载出错问题处理

上面生成 progressDrawable 的代码会有问题，最终的修复版还是得自己手绘，代码如下：

private fun generateFinalDrawable(backgroundRes: Int,mProgressRes: Int) {
    if (backgroundRes == 0 || mProgressRes == 0) {
        return
    }
    val height = R.dimen.dp_18.dp2px

    val ratioLevel = 0.273 // 裁剪原图的比例

    val bg = getClipDrawable(backgroundRes, ratioLevel)?.apply {
        level = 10000
    } ?: return
    val pg = getClipDrawable(mProgressRes, ratioLevel) ?: return

    LayerDrawable(arrayOf(bg, pg)).apply {
        setId(0, android.R.id.background)
        setId(1, android.R.id.progress)
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
            setLayerHeight(0, height)
            setLayerHeight(1, height)
        }

        progressDrawable = this
    }

    private fun getClipDrawable(srcDrawable: Int, ratioLevel: Float): ClipDrawable? {
        val res = GlobalApplicationAgent.getApplication().resources
        val paint = Paint(Paint.ANTI_ALIAS_FLAG)

        val srcBmp = BitmapFactory.decodeResource(res, srcDrawable) ?: return null

        val target = Bitmap.createBitmap(
            (srcBmp.width * ratioLevel).toInt(),
            srcBmp.height,
            Bitmap.Config.ARGB_8888
        )

        val canvas = Canvas(target)

        canvas.drawBitmap(srcBmp, 0f, 0f, paint)

        if (!srcBmp.isRecycled) {
            srcBmp.recycle()
        }

        return ClipDrawable(BitmapDrawable(res, target), Gravity.START, ClipDrawable.HORIZONTAL)
    }
}

kotlin 代码实现多状态 Drawable

xml 中的多状态 Drawable 可以这么编写：

<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:drawable="@drawable/img_liked" android:state_selected="true" />
    <item android:drawable="@drawable/img_unlike" />
</selector>

其等价的 kotlin 代码实现为：

private fun realGenerateLikeIcon(unlikeIcon: Drawable, likedIcon: Drawable): Drawable {
    return StateListDrawable().apply {

        addState(intArrayOf(android.R.attr.state_selected), likedIcon)

        addState(intArrayOf(), unlikeIcon)
    }
}
